轴流压缩机类型

陕鼓轴流压缩机分为AV(静叶可调型轴流压缩机)和A(静叶固定型轴流压缩机)两大系列,每个系列按转子轮毂直径划分为型号如下表所示,级数为2~22级,压比范围为1.2~9。

轴流压缩机型号列表

类型 系列 覆盖型号 描述
轴流压缩机
A型 A40、A45、A50、A56、A63、A71、A80、A90 、A100、A112

静叶不可调

AV型

AV40、AV45、AV50、AV56、AV63、AV71、AV80、AV90、AV100、AV112、AV125、AV140

静叶可调

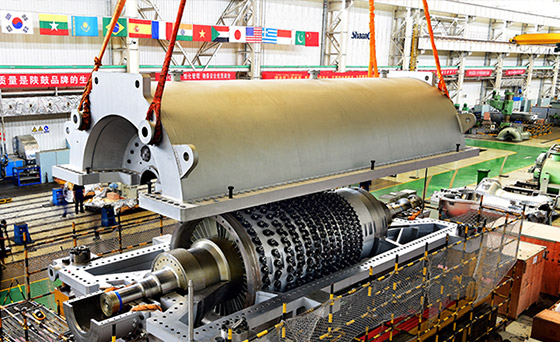

陕鼓成功研制了拥有我国自主知识产权的全球流量最大的AV140工业用轴流压缩机
机组性能指标达到国际先进水平,可用于我国特大型高炉、催化裂化、大型空分、大型风洞、远程气体输送、压缩储能等领域


轴流压缩机性能参数

A系列轴流压缩机性能参数表(空气)

型号

级数 压比 吸入流量×103Nm3/h
A40

2-22

1.3-9

65-84
A45

2-22

1.3-9

84-110
A50

2-22

1.3-9

110-132
A56

2-22

1.3-9

132-168
A63

2-22

1.3-9

168-230
A71

2-22

1.3-9

230-275
A80

2-22

1.3-9

275-350
A90

2-22

1.3-9

350-440
A100

2-22

1.3-9

440-550
A112

2-22

1.3-9

550-680


AV系列轴流压缩机性能参数表(空气)

型号

级数 压比 吸入流量×103Nm3/h
AV40

2-22

1.3-9

70-85

AV45

2-22

1.3-9

85-110

AV50

2-22

1.3-9

110-135

AV56

2-22

1.3-9

135-165

AV63

2-22

1.3-9

165-215

AV71

2-22

1.3-9

215-275

AV80

2-22

1.3-9

275-350
AV90

2-22

1.3-9

350-425

AV100

2-22

1.3-9

425-550

AV112 2-22 1.3-9

550-680

AV125 2-22 1.3-9

680-850

AV140

2-22

1.3-9

850-1050



轴流压缩机组应用领域及产品简介

陕鼓轴流压缩机组广泛应用于冶金行业各规格高炉、石化行业丙烷脱氢再生空压机、石化行业硝酸机组、大型抽气试验台位、风洞、制药行业。


领域
工艺流程 机组类型
冶金

 冶金行业高炉鼓风系统工艺流程

 高炉鼓风AV机组

 高炉鼓风和煤气余压能量回收工艺

 BPRT机组

 烧结余热与高炉顶压能量回收工艺

 STRT机组

 高炉鼓风与汽轮发电工艺

 BCSG机组

 烧结余热能量回收机组

 SHRT机组

 汽电同驱高炉鼓风机与能量回收透平机组

 BCRT机组

石化

 石化行业硝酸生产工艺流程

 空气压缩机

 石化行业催化裂化工艺流程

 主风机

 石化行业丙烷脱氢装置

 再生气压缩机

 石化行业硫磺(硫铁矿)制酸装置

 主风机

 石化行业PTA(精对苯二甲酸)生产工艺流程

 空气压缩机


 制药行业

 空气压缩机


 试验台

 抽气压缩机


 其他特殊场合

 特殊设计压缩机
