LNG机组



天然气是一种优质洁净燃料,在能源、交通等领域具有广泛用途和发展前景。液化天然气是天然气开发利用的一项关键技术,在全世界已经形成一个产业。陕鼓可为液化天然气制冷工艺提供核心的压缩机组解决方案,产品能力覆盖装置处理规模30万标方/天~2000万标方/天。

针对中小规模LNG装置(<230万标方/天),陕鼓开发了单缸(一台压缩机组)单混合制冷剂循环的EBZ系列离心压缩机组。


序号 机型 处理天然气规模
1 EBZ35 15~30万方/天
2 EBZ45

30~50万方/天

3 EBZ56

50~80万方/天

4 EBZ63

80~120万方/天

5 EBZ71

120~180万方/天

6 EBZ80

180~230万方/天


针对大型LNG装置,依据制冷工艺的不同,采用两缸或者三缸方案。

陕鼓天然气液化混合制冷剂机组采用的EBZ系列筒式离心压缩机,该结构具有内外双层缸,能够为客户带来极低的泄漏和噪音指标,同时无需拆卸管道就可通过抽芯来检维修。EBZ系列离心压缩机流量覆盖范围从10~3000m3/min,排气压力最高可达25MPa。采用系列化设计及高效的三元流叶轮,对模型级进行合理匹配,在实现不同压比的客户需求时,保证压缩机效率。

创新开发出整体撬装式机组技术方案,满足客户低厂房空间、低检维修空间、低土建施工成本及少现场安装的需要,极大的方便了客户。

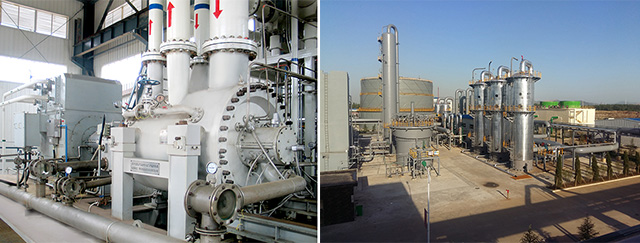

陕鼓已取得混合冷剂单循环制冷机组在运行业绩30余台套,这些机组有传统二层平台压缩机风筒下进下出方案,也有整体撬装方案。

在液化天然气制冷工艺中,还存在丙烷预冷+混合冷剂制冷的工艺,特别是在一些大型LNG装置中,更为常见。陕鼓可为天然液化装置提供丙烷制冷压缩机组。

2011年,陕鼓获得出口伊朗的天然气液化装置33台套撬装式丙烷制冷机组,这是陕鼓目前为止获得的单次最大规模制冷剂机组订单。机组在车间完成了符合ASME PTC10标准的性能试验,整机性能达到国际先进水平;采用撬装方案,为客户带来安装便捷,已实现一键启动,无人值守的智能化功能应用。


注:以上机组应用的陕鼓专利技术包括小直径工件光谱检测工装(实用新型专利号:2013205045230)、转子吊装装置(实用新型专利号:201921282120X)等。
